I . To'liq birlik konfiguratsiyasi va kelib chiqishi
Asosiy texnologiyasining komponentlari
Compressor vint elementi (bir nechta bosqich siqish)
Import qilinadigan tarkibiy qismlar
Nazorat tizimi
O'rash
Yo'lni yuklash / tushirish / tushirish, valfni tartibga solish, solenoid valfi
Havo olish filtri, yog 'filtri, neft-havo separatorlari
Yuqori haroratli egiluvchan shlang
Yuqoridagi barcha tarkibiy qismlar, shu jumladan boshqarish tizimi va boshqa qismlar Atlas Kopco Copco Airower tomonidan Belgiya yoki Evropada ishlab chiqarilgan OVA ishlab chiqaradigan {{}}
Mahalliy komponentlar
Treyler shassi va arle tizimi, Xitoy yo'l sharoitlari uchun maxsus ishlab chiqilgan
Dizel dvigateli: DongGeng Cummins Xitoyning IV bosqichini
Qoplamalar, ovozli paxta va xijolat
Havo saqlash idishi va xavfsizlik valfi
Sovutish fanasi va radiator birligi
Atrof-muhitning moslashuvchan shlanglari va yonilg'i quvurlari
Turli quvurli bo'g'inlar va quymalar
Dizel filtri
Vites qutisi
Minimal bosimli valf
Sensorlar va tegishli simlar
Shulardan biri, dizel dvigateli Dongfeng Commins Dizayn Co {. . tomonidan ishlab chiqariladi, boshqa tarkibiy qismlar esa Atlas Copco kompaniyasining W.XI .
II . Asosiy boshqaruv ko'rsatish
Kompressorda ishlaydigan bosim o'lchagich
Kompressor yuklash tugmasi
Külülyativ operatsion soat metr
Signal va xato ko'rsatkichi chiroqlari
Boshlash / to'xtatish tugmasi va Modul
Yoqilg'i bak va def (karbamid) tank sathi displeyi
Vintli elementning moy darajasi ko'rsatkichi
Havo yostiq filtri yotgan indikator
III . Asosiy himoya asboblari va funktsiyalari
Avtomatik o'chirish himoyasi:
Kompressor rozetkali harorat yuqori signalli yorug'lik
Dvigatel yog'i past signalli yorug'lik
Dvigatel sovutish uchun baland signallar yorug'ligi
Kam yoqilg'i va defnifece sathi signallari signallari
O'z-o'zini tekshirish va undan yuqori versiyalarni qayta tiklash
Energiya tejash optimallashtirish uchun standart sur'atlar tizimi
IV . Hamrohli hujjatlar va narsalar
Mahsulotni ishlatish va texnik xizmat ko'rsatish
Zamonaviy kataloglar
Bosimli kema va xavfsizlik vafikli sertifikatlar
50- soatlik xizmat ko'rsatish KIT

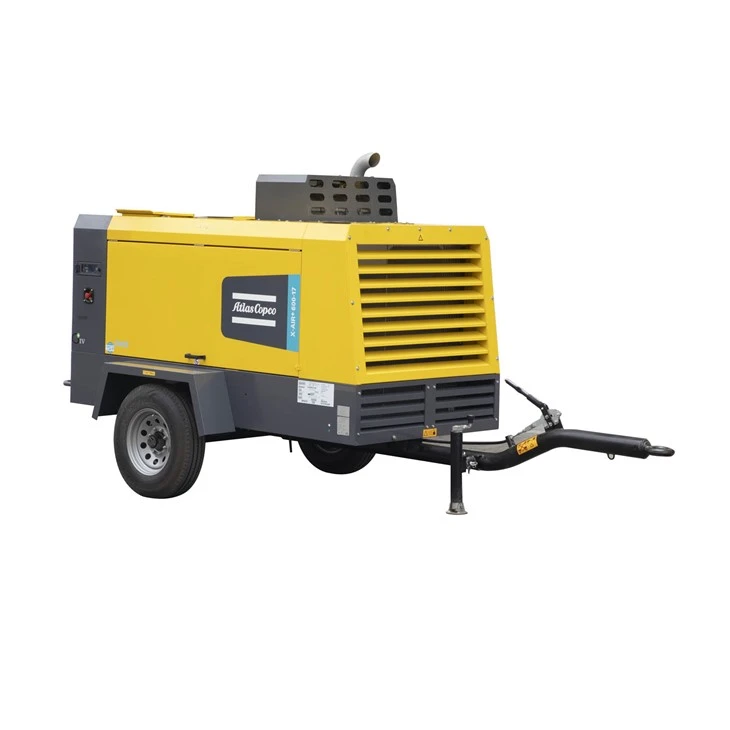

X-Air 600-17 batafsil
1. Asosiy texnik parametrlar
Havo kompressor shakli: Vint siqish, havo sovishi, dizel dvigateli, dala mobil operatsiyasi
|
Texnik parametr
|
|
X-Air + 600-17
|
|
Baholangan gaz hajmi xiralashgan
|
Kubometr / daqiqa m ³ / min
|
17.2-14.3
|
|
Ish bosimi
|
Kilogramp bar
|
5-17
|
|
Maksimal dvigatel tezligi (to'liq yuk)
|
RPM (daqiqada inqiloblar)
|
2200-1900
|
|
Vintli yog'li yog 'hajmi
|
L ko'tarish l
|
42 (Har bir texnik xizmatga almashtirish miqdori)
|
|
Gaz saqlash uchun idish (neft va gazni ajratish idishi)
|
L ko'tarish l
|
76
|
|
Yoqilg'i bak / karbamid uchun baker salohiyati
|
L ko'tarish l
|
175/-
|
|
Siqilgan havo tarmog'idagi yog 'miqdori
|
ppm
|
<5
|
|
Siqilgan havodan chiqish harorati (nominal havolalar asosida)
|
Celius 0 c
|
100
|
|
Raqamlar ish shartlari
|
|
|
|
Mutlaq qabul qilish bosimi
|
Kilogramp bar
|
1
|
|
nisbiy havo namligi
|
%
|
0
|
|
Kirish havo harorati
|
Celius 0 c
|
20
|
|
DAVOMIDA HARD
|
|
|
|
Gaz saqlash uchun saqlash uchun minimal samarali ishlaydigan bosim
|
Kilogramp bar
|
4
|
|
Gaz saqlash uchun saqlash idishining maksimal samarali bosimi (tushirish)
|
Kilogramp bar
|
18
|
|
Maksimal atrofdagi harorat
|
Celius 0 c
|
50
|
|
Minimal boshlanish harorati
|
Celius 0 c
|
-10 / -25 (ixtiyoriy sovuq boshlash)
|
|
Eng yuqori balandlik
|
Mi m
|
3000
|
2. dizel dvigateli
| ishlab chiqaruvchi | Zamin | |
| model | B5.9C4 GIV Standard | |
| Chiqarish kuchi Rate tezlikda | Kilovatt kV | 154 |
| Yuk ko'tarish faktori | % | - |
| sovutish | Sovutish | |
| Silindrlar | Inline 6- silindr dvigateli | |
| Yog 'tizimi balandligi | L ko'tarish l | 16.5 (Har bir texnik xizmat ko'rsatish tsiklini almashtirish miqdori) |
| Sovutish tizimining hajmi | L ko'tarish l | 28 |
3. Umumiy o'lcham va og'irlik
| Butun mashina uzunligi * kengligi * balandlik - treyler turi (shu jumladan mop) | Millimetr mm | 4700*1940*2400 |
| Butun mashina uzunligi * kengligi * Balandligi - katak turi | Millimetr mm | 2960*1400*2110 |
| Butun mashina vazn toucher / quti (nam og'ir) | Kilogramm (kg) | 2300/2200 |
| Ezoz valf hajmi | Dyuym | 1*G2,1*G3/4 |
